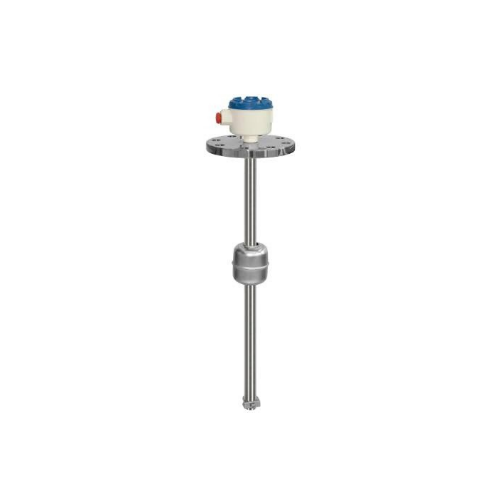

ST-4S-D-1-A-1-A-1-B-3 Level Transmitter Seojin Instech Viet Nam

1. Giới thiệu sản phẩm

Seojin Instech ST-4S-D-1-A-1-A-1-B-3 là model thiết bị báo mức chất lỏng thuộc dòng công tắc mức phao từ (Float Type Level Switch) của Seojin Instech, thương hiệu thiết bị đo lường công nghiệp đến từ Hàn Quốc.

Thiết bị được sử dụng để phát hiện và giám sát mức chất lỏng trong bồn chứa, hỗ trợ điều khiển bơm và phát tín hiệu cảnh báo khi chất lỏng đạt đến các ngưỡng mức được cài đặt. Với nguyên lý hoạt động dựa trên phao từ và công tắc Reed Switch, thiết bị đáp ứng nhu cầu giám sát mức trong nhiều hệ thống tự động hóa công nghiệp.

2. Đặc điểm nổi bật

Phát hiện mức chất lỏng thông qua cơ cấu phao từ.
Hỗ trợ giám sát nhiều điểm mức theo cấu hình thiết bị.
Cung cấp tín hiệu đóng/ngắt phục vụ hệ thống điều khiển.
Có thể tích hợp vào hệ thống điều khiển bơm và cảnh báo mức.
Phù hợp với các ứng dụng giám sát chất lỏng trong bồn, bể chứa công nghiệp.

3. Nguyên lý hoạt động

Khi mực chất lỏng thay đổi, phao di chuyển dọc theo thân thiết bị. Nam châm tích hợp trong phao tác động lên công tắc Reed Switch tại vị trí tương ứng, làm thay đổi trạng thái tiếp điểm và gửi tín hiệu đến hệ thống điều khiển.

LIST CODE

Code: S/W Plate 1 DPDT
Description:
Micro Switch 1 DPDT High Temperature

Code: ST-4S-D-1-C-2-A-1-B-1
Description:
REED FLOAT TYPE LEVEL SWITCH
NUMBER OF POINT 4S : 4 Point
NUMBER OF FLOAT D : 4 EA
TYPE OF WIRE CONNECTION 1 : Multi-Wire
WET PARTS MATERIAL C : PVC
MEASURING LENGTH 2 : 0~2M
MOUNTING SIZE A : JIS 10K 80A FF Flange
OPERATING TEMPERATURE 1 : -10 ~ +60°C
ENCLOSURE B : Weather Proof (ADC-12)
CONDUIT CONNECTION 1 : PF 3/4

Code: ST-1S-A-1-A-1-B-1-C-3
Description:
REED FLOAT TYPE LEVEL SWITCH
NUMBER OF POINT 1S : 1 Point
NUMBER OF FLOAT A : 1 EA
TYPE OF WIRE CONNECTION 1 : Multi-Wire
WET PARTS MATERIAL A : 304SS
MEASURING LENGTH 1 : 0~1M
MOUNTING SIZE B : JIS 10K 100A 6t 304SS FF
OPERATING TEMPERATURE 1 : -20 ~ +80°C
ENCLOSURE C : Explosion Proof (IP65)
CONDUIT CONNECTION 3 : PF 1/2"

Code: SQH-1-C-1-D-1-A-1
Description:
NUMBER OF FLOAT 1 : 1 Point
OUTPUT C : Normal Open & Close SPDT(3W) per 1EA
TYPE OF WIRE 1 : Multi-Wire
MOUNTING SIZE D : PF 2" ABS Head with JIS 10K 100A PVC FF
MEASURING CABLE LENGTH 1 : 0~5M (Actual Length Required: 900mm)
MATERIAL OF WEIGHT A : PVC (ø60x110H)
CONDUIT CONNECTION 1 : PF 1/2"

Code: Snap S/W Ass'y (1DPDT)
Description:
230°C / 5A 250V AC / 0.5A 125V DC
SMC Switch

Code: SR7-2-A-1-A-1-A-1
Description:
Paddle Type Level Switch

Code: SLIC-4P-OP
Description:
Float Type Level Transmitter (Controller)
POWER: AC 110V/220V
INPUT : DC 4-20mA
OUTPUT : 4 SPST / DC 4-20mA Output
APPLICATION : Control, H/L Alarm

Code: ST-600-C-2-A-3-B-2
Description:
Float Type Level Transmitter
WET PARTS MATERIAL C : PVC Float
MOUNTING SIZE 2 : JIS 10K 100A FF Flange
OPERATING TEMPERATURE A : -20 ~ +60°C
MEASURING RANGE 3 : 0 ~ 3M
ENCLOSURE B : Weather Proof (ADC-12)
CONDUIT CONNECTION 2 : PT 3/4"

Code: ST-600-C-2-A-5-B-2
Description:
Float Type Level Transmitter
WET PARTS MATERIAL C : PVC Float
MOUNTING SIZE 2 : JIS 10K 100A FF Flange
OPERATING TEMPERATURE A : -20 ~ +60°C
MEASURING RANGE 5 : 0 ~ 5M
ENCLOSURE B : Weather Proof (ADC-12)
CONDUIT CONNECTION 2 : PT 3/4"

Code: ST-4S-D-1-A-1-B-1-B-1
Description:
REED FLOAT TYPE LEVEL SWITCH
NUMBER OF POINT 4S : 4 Point
NUMBER OF FLOAT D : 4 EA
TYPE OF WIRE CONNECTION 1 : Multi-Wire
WET PARTS MATERIAL A : 304SS
MEASURING LENGTH 1 : 0~1M
MOUNTING SIZE B : JIS 10K 100A 6t FF Flange
OPERATING TEMPERATURE 1 : -20 ~ +80°C
ENCLOSURE B : Weather Proof (ADC-12)
CONDUIT CONNECTION 1 : PF 3/4"

Code: SHQ-3-A-1-D-1-A-1
Description:
MICRO SWITCH TYPE QUICK FLOAT
NUMBER OF FLOAT 3 : 3 Point
OUTPUT A : Normal open A
TYPE OF WIRE 1 : Multi-Wire
MOUNTING SIZE D : PF 2"ABS with JIS 100A FF HDPE Flange
MEASURING CABLE LENGTH 1 : 0~5M
MATERIAL OF WEIGHT A : PVC (Ø60 x 110H)
CONDUIT CONNECTION 1 : PF 1/2"
* This model is generally dispatched in an unassembled state. However, upon request, we can assemble the set for your convenience for a slight surcharge.

Code: SQH-3-A-1-D-1-A-1
Description:
MICRO SWITCH TYPE QUICK FLOAT
NUMBER OF FLOAT 3 : 3 Point
OUTPUT A : Normal open A
TYPE OF WIRE 1 : Multi-Wire
MOUNTING SIZE D : PF 2"ABS with JIS 100A FF HDPE Flange
MEASURING CABLE LENGTH 1 : 0~5M
MATERIAL OF WEIGHT A : PVC (Ø60 x 110H)
CONDUIT CONNECTION 1 : PF 1/2"
* This model is generally dispatched in an unassembled state. However, upon request, we can assemble the set for your convenience for a slight surcharge.

Code: SR7-2-A-1-A-1-A-1
Description:
Paddle Type Level Switch

Code: SF-3-A-1-A
Description: Flow switch

Code: SCAP-1-B-1-OP-OP-A-6
Description: Capacitance type level switch

Code: SR7-2-A-1-A-1-A-1
Description:
Paddle Type Level Switch

Code: SQM-4-A-1-A-1-A-1
Description:
Quick Float Type Level Switch
*Note: non-assembled

Code: SMC-14-A-2-OP-2-F
Description:
DISPLACEMENT TYPE LEVEL SWITCH
NUMBER OF CONTACT FOR CONTROL 14 : 4 Point (HH/H/L/LL Alarm - DPDT)
OPERATING TEMPERATURE & PRESSURE A : -40 ~ +120°C & 10Kg/Cm2
WET PARTS MATERIAL 2 : 316LSS
MOUNTING SIZE OP : ANSI 150# 4" FF 304SS
ENCLOSURE 2 : Weather Proof - Base ADC / Cover - AC2B
CONDUIT CONNECTION F : NPT 3/4"

*Note: The code for the conduit connection pertaining to the SMC model has been modified to code F so that it can align with our current ordering chart.

Code: ST-2S-B-1-C-1-A-1-B-1
Description:
REED FLOAT TYPE LEVEL SWITCH (PVC)
NUMBER OF POINT 2S : 2 Points
NUMBER OF FLOAT B : 2 EA
TYPE OF WIRE CONNECTION 1 : Multi-Wire
WET PARTS MATERIAL C : PVC
MEASURING LENGTH 1 : 0~1M
MOUNTING SIZE A : JIS 10K 80A FF Flange
OPERATING TEMPERATURE 1 : -20 ~ +60°C
ENCLOSURE B : Weather Proof (ADC-12)
CONDUIT CONNECTION 1 : PF 3/4"

Code: ST-600-A-1-A-3-A-2-C
Description: FLOAT TYPE LEVEL TRANSMITTER

Code: SGL-3-A-4-A-1-A
Description: Gear type liquid
Level Transmitter

Code: ST-600-A-5-A-1-D-2-C
Description: Float type Level Transmitter

Code: SDT-420-33-A-1-A-3-A-2-A-3-A
Description: Displacement Type Level Transmitter

Code: SMC-73-B-1-A-2-OP-1-A-1-D-1-A
Description: Vertical Float Type Level Switch
OP: ANSI 300# 1" RF Carbon Steel

Code: SR7-2-A-1-B-1-A-2
Description: Mini Paddle Type Level Switch

Code: ST-600-C-2-A-2-B-1
Description: Float Type Level Transmitter

Code: ST-600-C-2-A-1-B-1
Description: Float Type Level Transmitter

Code: SVL-25-B-1-B-1-F-2
Description: Float Type Level Transmitter
*Note: "OP" at the end doesnt align with our ordering chart, please re-check the code

Code: SR7-2-A-1-A-1-A-1
Description:
Paddle Type Level Switch

Code: ST-4S-D-1-A-1-A-1-B-3
Description:
Reed Float Type Level Switch
