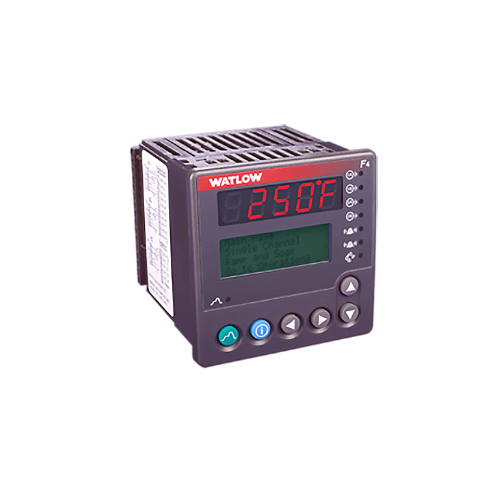

F4SH-CKA0-11RG WATLOW VIET NAM

F4SH: Dòng sản phẩm điều khiển đơn kênh (Single Channel) kích thước tiêu chuẩn 1/4 DIN, tích hợp sẵn 4 đầu vào kỹ thuật số (digital inputs), chuẩn giao tiếp Modbus EIA232/485 và 2 rơ-le cảnh báo (alarm relays). Nguồn cấp dải rộng: 100-240VAC/VDC.
C (Output 1A): Ngõ ra điều khiển dạng Rơ-le cơ (Switched dc/open collector).
K (Output 1B): Ngõ ra phụ dạng Rơ-le cơ (Form A, 2A).
A (Future Options): Tùy chọn tiêu chuẩn từ nhà sản xuất.
0 (Control Operation): Tính năng điều khiển tiêu chuẩn (Standard PID).
1 (Auxiliary Retransmit Module): Không sử dụng ngõ ra phụ truyền lại tín hiệu (Retransmit).
1 (Language Option): Ngôn ngữ hiển thị mặc định bằng tiếng Anh kèm cấu hình mặc định cho cảm biến nhiệt độ RTD 100Ω.
RG (Display Colors): Màn hình LCD độ phân giải cao với màu LED trực quan (Dòng hiển thị phía trên màu Đỏ - Red / Dòng hiển thị phía dưới màu Xanh lá - Green).

Bảng thông số kỹ thuật chi tiết (Specifications)

Danh mục	Thông số kỹ thuật chi tiết
Nguồn cấp	100 đến 240VAC, +10%/-15%; 50/60Hz, $\pm5\%$ hoặc 100 đến 240VDC
Công suất tiêu thụ	Tối đa 17VA
Nhiệt độ vận hành	0°C đến 55°C (32°F đến 130°F)
Độ ẩm môi trường	0% đến 90% RH (không ngưng tụ)
Tần số cập nhật đầu vào	20Hz (mỗi 50ms cập nhật 1 lần)
Độ chính xác hiệu chuẩn	$\pm0.1\%$ toàn dải đo ($\pm1LSB$ ở 25°C)
Cảm biến đầu vào hỗ trợ	- Cặp nhiệt điện (Thermocouple): Type B, C, E, J, K, N, R, S, T (Tích hợp bù đầu lạnh tự động) - Cảm biến nhiệt điện trở (RTD): Platinum 100Ω (đường cong DIN hoặc JIS), nối dây 2 hoặc 3 dây - Tín hiệu dòng/áp: 0-50mV, 0-5VDC, 1-5VDC, 0-10VDC, 0-20mA, 4-20mA (Tích hợp điện trở shunt nội 100Ω)
Ngõ ra điều khiển (Output 1A)	Switched dc / open collector
Ngõ ra điều khiển phụ (Output 1B)	Khối cơ cấu cơ học rơ-le Form A, dòng định mức 2A
Rơ-le cảnh báo (Alarm)	2 tiếp điểm Form A (SPST-NO), định mức 2A tại 240VAC hoặc 30VDC (tải thuần trở)
Cổng truyền thông	Tích hợp sẵn cổng EIA-232 và EIA-485 (cách ly quang), giao thức Modbus RTU tiêu chuẩn
Đầu vào kỹ thuật số	4 cổng vào điện áp khô/ướt (Kích hoạt chuyển đổi điểm đặt, Auto/Manual, chạy/dừng từ xa)
Kích thước mặt trước	Tiêu chuẩn 1/4 DIN (96mm x 96mm)
Chiều sâu lắp đặt	Chiều sâu phía sau bảng tủ điện tối đa 130mm
Cấp bảo vệ & Chứng nhận	Mặt trước đạt cấp bảo vệ NEMA 4X / IP65 (chống bụi và tia nước); Chứng nhận CE, UL, cUL Listed
