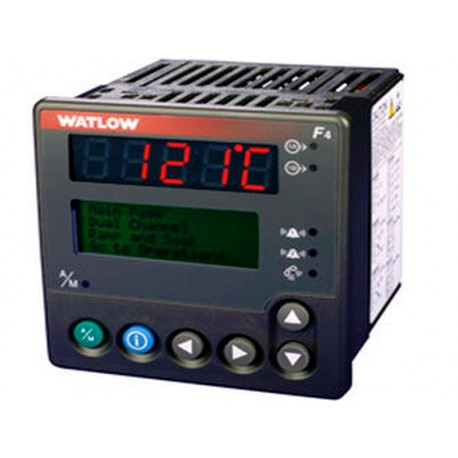

Watlow F4PH-FAAB-21RG VIETNAM

Giá bán: Liên hệ

Hãng sản xuất: Watlow Vietnam

Danh mục: Bộ chuyển đổi tín hiệu

Nhà cung cấp: Watlow F4PH-FAAB-21RG VIETNAM

Xuất sứ:

Gọi lại cho tôi

Liên hệ tư vấn

Mr Đắc Quý

dacquy@ansgroup.asia

0344121041

Watlow F4PH-FAAB-21RG VIETNAM



  • F4PH: Dòng sản phẩm đơn kênh (Single Channel) kích thước 1/4 DIN, tích hợp sẵn 4 đầu vào kỹ thuật số (digital inputs), chuẩn giao tiếp Modbus EIA232/485 và 2 rơ-le cảnh báo (alarm relays). Nguồn cấp: 100-240VAC/VDC.

  • F (Output 1A): Ngõ ra điều khiển dạng quy trình vạn năng (Universal Process): 0-20mA, 4-20mA, 0-5VDC, 1-5VDC, 0-10VDC.

  • A (Output 1B): Không sử dụng ngõ ra phụ 1B.

  • A (Future Options): Tùy chọn tiêu chuẩn từ nhà sản xuất.

  • B (Control Operation): Tính năng điều khiển nâng cao (Enhanced Control Operation), hỗ trợ thuật toán điều khiển cascade, ratio, differential, kết nối thanh trượt van (slidewire) và điểm đặt từ xa (remote set point).

  • 2 (Auxiliary Retransmit Module): Tích hợp hai ngõ ra truyền lại tín hiệu vạn năng (Dual retransmit outputs) dải 0-5V, 1-5V, 0-10VDC, 0-20mA, 4-20mA kết nối đến PLC/Bộ ghi dữ liệu.

  • 1 (Language Option): Ngôn ngữ hiển thị mặc định bằng tiếng Anh / Cấu hình cảm biến nhiệt độ RTD 100Ω.

  • RG (Display Colors): Màn hình LCD độ phân giải cao với LED hiển thị trực quan (Dòng trên màu Đỏ - Red / Dòng dưới màu Xanh lá - Green).

Bảng thông số kỹ thuật chi tiết (Specifications)

Danh mục Thông số kỹ thuật chi tiết
Nguồn cấp 100 đến 240VAC, +10%/-15%; 50/60Hz, $\pm5\%$ hoặc 100 đến 240VDC
Công suất tiêu thụ Tối đa 17VA
Nhiệt độ vận hành 0°C đến 55°C (32°F đến 130°F)
Độ ẩm môi trường 0% đến 90% RH (không ngưng tụ)
Tần số cập nhật đầu vào 20Hz (mỗi 50ms cập nhật 1 lần)
Độ chính xác hiệu chuẩn $\pm0.1\%$ toàn dải đo ($\pm1LSB$ ở 25°C)
Cảm biến đầu vào hỗ trợ

- Cặp nhiệt điện (Thermocouple): Type B, C, E, J, K, N, R, S, T (Tích hợp bù đầu lạnh tự động)



- Cảm biến nhiệt điện trở (RTD): Platinum 100Ω (đường cong DIN hoặc JIS), nối dây 2 hoặc 3 dây



- Tín hiệu dòng/áp: 0-50mV, 0-5VDC, 1-5VDC, 0-10VDC, 0-20mA, 4-20mA (Tích hợp điện trở shunt nội 100Ω)
Ngõ ra điều khiển (Output 1A) Tín hiệu Analog vạn năng (0-20mA, 4-20mA vào tải max 800Ω; 0-5VDC, 1-5VDC, 0-10VDC vào tải min 5kΩ)
Ngõ ra truyền lại (Retransmit) Tích hợp đồng thời 2 kênh ngõ ra analog truyền lại tín hiệu nhiệt độ/điểm đặt (Cấu hình dải dòng/áp tương tự Output 1A)
Rơ-le cảnh báo (Alarm) 2 tiếp điểm Form A (SPST-NO), định mức 2A tại 240VAC hoặc 30VDC (tải thuần trở)
Cổng truyền thông Tích hợp sẵn cổng EIA-232 và EIA-485 (cách ly quang), giao thức Modbus RTU tiêu chuẩn
Đầu vào kỹ thuật số 4 cổng vào điện áp khô/ướt (Kích hoạt chuyển đổi điểm đặt, Auto/Manual, chạy/dừng từ xa)
Kích thước & Tiêu chuẩn Mặt trước tiêu chuẩn 1/4 DIN (96mm x 96mm), Chiều sâu lắp đặt tối đa 130mm
Cấp bảo vệ & Chứng nhận Mặt trước đạt cấp bảo vệ NEMA 4X / IP65; Đạt chứng nhận CE, UL, cUL Listed

LIST CODE



1

100% USA Origin

Watlow Vietnam

Watlow Code Number : F4PH-FAAB-21RG
F4P LIMIT PROCESS CONTROLLER
Description 2 : SERIES F4P
Configuration Details :
Power Supply H = 100-240V (VAC/VDC)
Output 1A F = Process, 0-5, 1-5, 0-10VDC, 0-20mA, 4-20mA
Output 1B A = None
Factory Default A = Factory Default
Control Operation B = Enhanced Control Operation
Auxiliary Retransmit 2 = Dual retransmit outputs 0-5, 1-5, 0-10VDC, 0-20mA, 4-20mA
Language Option 1 = English with 100? RTD
Model Number F4PH-FAAB-21RG
