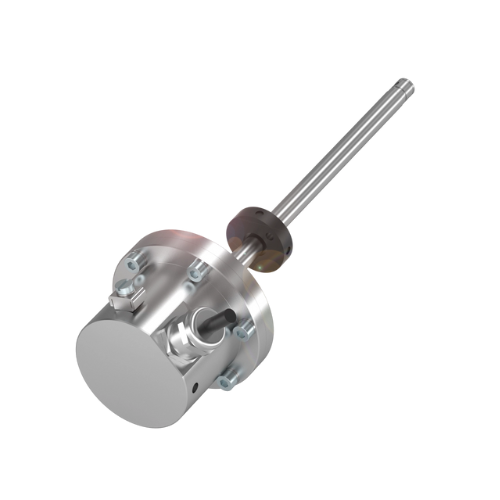

BTL7-E500-M1300-B-DEXB-KA05 – Cảm biến vị trí tuyến tính Magnetostrictive (Analog Current)

Tổng quan

  • Là cảm biến vị trí tuyến tính sử dụng nguyên lý magnetostrictive, rất phổ biến trong các hệ thống tự động hoá và điều khiển công nghiệp.

  • Thuộc dòng BTL7 - B-DEX- của Balluff, chuyên dùng trong khu vực có nguy cơ cháy nổ (Ex) với tín hiệu dòng analog (4–20 mA).

  • Được cung cấp và giới thiệu bởi Balluff Việt Nam cho các thị trường công nghiệp.

Thông số kỹ thuật chính

Thông số Giá trị
Loại đầu ra Analog current (4–20 mA)
Chiều dài đo Lên tới 1300 mm (theo mã M1300)
Độ chính xác lặp lại ± 10 µm
Độ lệch tuyến tính ± 50 µm đến 0.01 % FS (tùy độ dài)
Điện áp hoạt động 10…30 V DC
Nhiệt độ làm việc -40 °C đến ~80 °C
Kiểu gắn Ren M18 (rod/rod style)
Cấp bảo vệ IP68 (chống bụi & nước)
Tiêu chuẩn Ex CE, UKCA, IECEx, ATEX cho khu vực nguy cơ nổ
Môi trường công nghiệp Ðược thiết kế cho ứng dụng tự động hoá, băng tải, đo vị trí piston/xi lanh, máy móc

LIST CODE

1 100% USA Origin Temposonics/MTS Vietnam Code: RPM0550MD531P102
Temposonics® R-Series
1 100% USA Origin Temposonics/MTS Vietnam Code: RDVCF0150M01H021S1123G8
Temposonics® R-Series V RDV Detached Sensor Electronics
C -> Housing Style -> Threaded flange M18×1.5-6g (A/F 46)
F -> Mechanical -> PUR cable with M16 connector, 5m length D4, side entry
0150 -> Stroke Length -> 150 mm
M -> Unit Of Measure -> Millimeters
01 -> SSI Multi Magnet Quantity -> 1 Magnet
H02 -> Connection -> PUR Cable (530052)
1 -> System -> Standard
S -> Output -> SSI position
1 -> SSI Function-> position
1 -> SSI Performance -> internal linearization
2 -> SSI Direction and Sync Mode -> Measuring direction forward, synchronous mode 1
3 -> SSI Data Length -> 26 bit
G -> SSI Output Format -> gray
8 -> SSI Resolution -> 1 µm
2 100% USA Origin Temposonics/MTS Vietnam Code: RDVCE0150M01H021S1123G8
Temposonics® R-Series V RDV Detached Sensor Electronics
C -> Housing Style -> Threaded flange M18×1.5-6g (A/F 46)
E -> Mechanical -> PUR cable with M16 connector, 1150 mm length D6, side entry
0150 -> Stroke Length -> 150 mm
M -> Unit Of Measure -> Millimeters
01 -> SSI Multi Magnet Quantity -> 1 Magnet
H02 -> Connection -> PUR Cable (530052)
1 -> System -> Standard
S -> Output -> SSI position
1 -> SSI Function-> position
1 -> SSI Performance -> internal linearization
2 -> SSI Direction and Sync Mode -> Measuring direction forward, synchronous mode 1
3 -> SSI Data Length -> 26 bit
G -> SSI Output Format -> gray
8 -> SSI Resolution -> 1 µmV
1 100%  USA Origin PCB Piezotronics Vietnam Model : HVM200
Three channel vibration meter for general and human vibration.  Includes CBL217-01, sensors not included
2 100%  USA Origin PCB Piezotronics Vietnam Model : HVM200-WB
Kit for whole body vibration.  Includes HVM200, CCS047, SEN027, & SWW-G4-HVM
