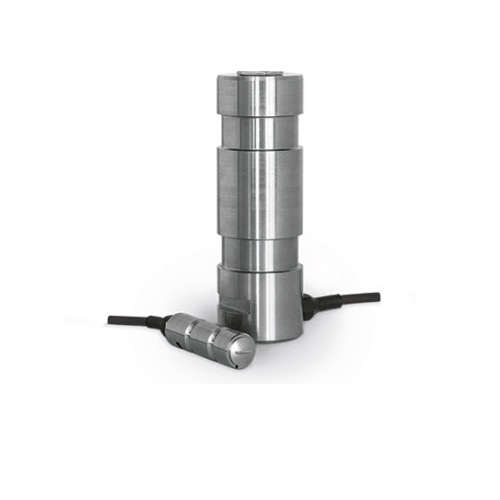

LB 210 Load Measuring Pins Magtrol Việt Nam
Nguyên tắc hoạt động
Khi lực tác dụng lên chốt đo tải dọc theo trục nhạy cảm của nó, hiệu ứng lên cầu đo biến dạng sẽ tạo ra tín hiệu đầu ra tỷ lệ thuận với lực tác dụng. Việc cấp nguồn cho cầu đo biến dạng, cũng như khuếch đại điện áp tín hiệu đầu ra, được thực hiện bởi một bộ khuếch đại bên ngoài. Tùy thuộc vào cấu hình, bộ khuếch đại này cho phép giám sát nhiều mức độ khác nhau.
Đặc trưng
- Dùng để phát hiện quá tải và đo tải trọng từ 2,5 kN … 1250 kN (0,28 tf … 140,5 tf).
- Mức quá tải cho phép: 150% tải định mức.
- Khả năng chịu tải quá mức khi đứt: lên đến 500% tải định mức.
- Không bị ảnh hưởng bởi các tác động cơ học và hóa học bên ngoài.
- Thích hợp sử dụng trong môi trường khắc nghiệt.
- Bộ chuyển đổi bù nhiệt độ với cảm biến biến dạng trong cấu hình cầu toàn phần. Có thể cung cấp tùy chọn cầu đôi dự phòng theo yêu cầu.
- Lắp đặt đơn giản, giải pháp tiết kiệm chi phí cho các vấn đề đo lường.
- Nhiều tùy chọn có thể được bổ sung vào chốt tải tiêu chuẩn giá rẻ hơn để tăng tính linh hoạt.
- Có thể được thiết kế với kích thước đặc biệt để thích ứng với các điều kiện xây dựng khác nhau.
- Độ tin cậy cao đáp ứng các yêu cầu an toàn nghiêm ngặt.
| Model(s) | Nominal Load (kN) |
Nominal Load (tf) |
Nominal Diameter (mm) |
3D Models LB-210 Series (PG Radial) |
|---|---|---|---|---|
| LB 210 | 2.5 | 0.28 | 25 | N/A |
| LB 211 | 5 | 0.56 | 25 | N/A |
| LB 212 | 10 | 1.12 | 25 | N/A |
| LB 213 | 20 | 2.25 | 25 | N/A |
| LB 214 | 50 | 5.62 | 35 | step |
| LB 216 | 100 | 11.24 | 50 | step |
| LB 217 | 200 | 22.48 | 65 | step |
| LB 218 | 500 | 56.20 | 85 | step |
| LB 220 | 1000 | 112.40 | 100 | step |
| LB 221 | 1250 | 140.50 | 120 | step |
